Jak ovlivňuje výkon kovových valivých ložisek průmyslové stroje?

Kritické spojení: Výkonnost ložisek jako základ průmyslových operací

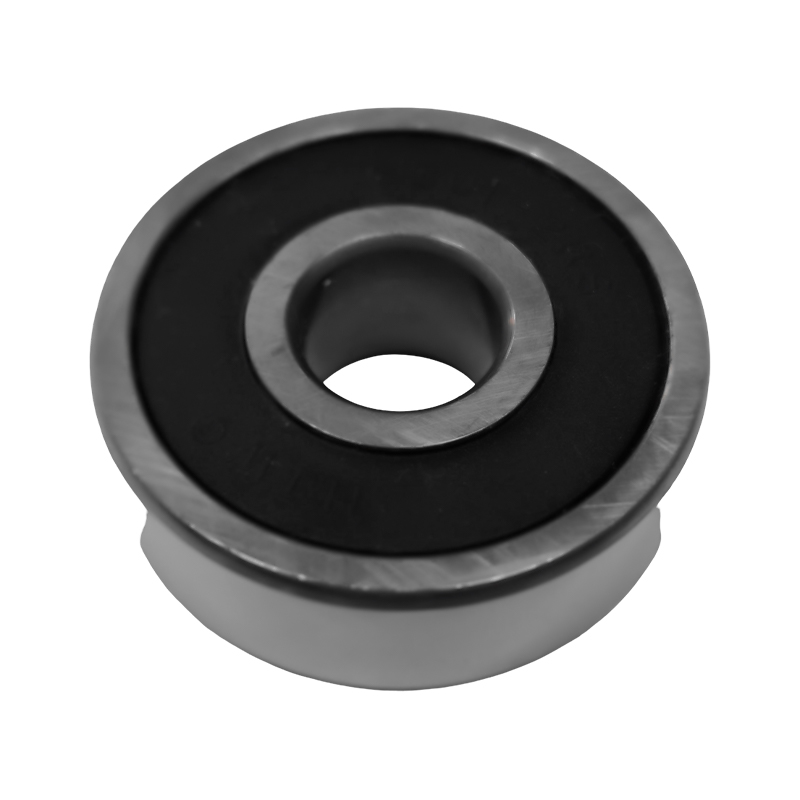

V rámci rozsáhlého a složitého ekosystému průmyslových strojů je jen málo komponent tak skromných, ale zásadně kritických jako ty kovové valivé ložisko . Jeho primární funkce – usnadnit plynulou rotaci a zároveň podporovat radiální a axiální zatížení – je v rozporu s jeho hlubokým dopadem na celý mechanický systém. Výkon těchto ložisek není izolovanou metrikou; přímo určuje provozní efektivitu, spolehlivost, životnost a bezpečnost strojů, kterým slouží. Od masivních turbín při výrobě energie až po vysokorychlostní vřetena v přesné výrobě, kvalita a stav valivých ložisek působí jako primární určující faktor celkové účinnosti zařízení. Porucha jediného, ​​zdánlivě bezvýznamného ložiska může vést ke katastrofálním prostojům, nákladným opravám a zhoršené kvalitě produktu. Porozumění mnohostranným způsobům, kterými výkon ložisek ovlivňuje průmyslové stroje, je proto prvořadé pro inženýry, odborníky na údržbu a provozní manažery. Tato analýza se ponoří za hranice základní funkce, aby prozkoumala jemné vztahy mezi charakteristikami ložisek a chováním stroje a poskytuje komplexní pohled na tuto životně důležitou průmyslovou symbiózu.

Vybalení klíčových ukazatelů výkonu kovových valivých ložisek

Abychom plně pochopili dopad ložisek na strojní zařízení, musíme nejprve porozumět jejich hlavním ukazatelům výkonu. Nejsou to pouze specifikace v datovém listu, ale aktivní proměnné, které utvářejí provoz stroje v reálném světě.

Kapacita zatížení a řízení dynamického stresu

Základním účelem ložiska je nést zatížení. Jeho statická a dynamická únosnost definuje limity, v nichž může fungovat bez předčasného selhání. Když ložisko pracuje v rámci své projektované nosnosti, je napětí rozloženo rovnoměrně mezi valivá tělesa a oběžné dráhy. Avšak překročení těchto limitů, byť jen chvilkové prostřednictvím rázového zatížení, vyvolává nadměrné koncentrace napětí. To vede k plastické deformaci, brinelování nebo zrychlené únavě. Stroje trpí zvýšenými vibracemi, nesouosostí připojených součástí, jako jsou hřídele a ozubená kola, a dramatickým nárůstem tření. Například přetížené ložisko v dopravníkovém systému nejen rychle selže, ale také způsobí, že hnací motor bude pracovat intenzivněji, zvýší se spotřeba energie a potenciálně se přehřeje jak motor, tak k němu připojená převodovka. Správný výpočet zatížení, včetně zohlednění provozních podmínek a potenciálních rázových zatížení, je proto prvním krokem k zajištění toho, aby výkon ložisek podporoval, nikoli brzdil provoz stroje.

Přesnost, tolerance a strojová přesnost

Výrobní přesnost ložiska, označovaná třídami tolerance (jako jsou normy ABEC nebo ISO), přímo koreluje s polohovou přesností a házivostí rotujícího hřídele. Vysoce přesná ložiska vykazují minimální odchylky rozměrů a tvaru, což vede k extrémně hladkému a předvídatelnému otáčení. Naproti tomu ložisko s širšími tolerancemi zavádí "kolísání" neboli axiální/radiální vůli. To má přímý a měřitelný dopad na průmyslové stroje. Například u vřetena obráběcího stroje se házení ložiska přímo promítá do vibrací řezného nástroje, což má za následek špatnou kvalitu povrchu obráběných dílů, rozměrové nepřesnosti a zkrácení životnosti nástroje. Hledání vysoce přesná válečková ložiska pro vřetena obráběcích strojů je dokonalou ilustrací této potřeby. Výběr takových vysoce kvalitních součástí je nesmlouvavý v aplikacích vyžadujících přesnost na úrovni mikronů. Vztah je přímočarý: přesnost navržená v ložisku je přímo předávána pohybu hřídele, což definuje maximální přesnost samotného stroje.

Tření, tvorba tepla a energetická účinnost

Tření je neodmyslitelným nepřítelem mechanické účinnosti. U valivých ložisek vzniká tření v důsledku valivého odporu, kluzného kontaktu ve vodicích plochách a odporu z maziva. Pokročilá konstrukce ložisek, vynikající povrchová úprava a optimální mazání spolupracují na minimalizaci tohoto tření. Ložiska s nízkým třením přímo snižují točivý moment potřebný k zahájení a udržení rotace. U průmyslových strojů, zejména u těch s mnoha ložiskovými body nebo s nepřetržitým chodem, to znamená značné úspory energie. Motor čerpadla nebo ventilátoru vybavený ložisky s nízkým třením odebere méně proudu, aby dosáhl stejného výkonu. Naopak vysoké tření vede k nadměrnému vývinu tepla uvnitř ložiskové skříně. Toto teplo musí být rozptýleno; pokud ne, zvýší provozní teplotu celé místní sestavy. Zvýšené teploty degradují maziva, způsobují tepelnou roztažnost (potenciálně mění předpětí a vůle) a mohou předčasně stárnout těsnění a přilehlé součásti. Koeficient tření ložisek je tedy klíčovou pákou pro celkovou energetickou účinnost systému a tepelnou stabilitu.

Přímé důsledky výkonu ložisek na zdraví strojů

Výkonnostní ukazatele ložisek se projevují v několika konkrétních, často vzájemně propojených důsledcích pro hostitelský stroj. Tyto účinky se pohybují od postupné degradace až po náhlé selhání.

Signály vibrací, hluku a prediktivní údržby

Vibrace a akustické emise jsou primárními znaky zdraví ložiska. Dokonale zdravé ložisko pracující za ideálních podmínek vytváří nízkoúrovňové, konzistentní spektrum vibrací. Zavedení defektu – jako je odlupování na oběžné dráze, důlek na valivém tělese nebo dokonce nedostatečné mazání – toto spektrum dramaticky mění. Tyto defekty vytvářejí periodické nárazy při průchodu zátěžovou zónou a generují specifické vibrační frekvence. Zvýšené vibrace nejsou jen příznakem; je příčinou dalších škod. Vede k uvolnění upevňovacích prvků, únavě okolních konstrukcí a může vyvolat rezonanci v jiných částech stroje. Kromě toho pochopení vliv vůle ložiska na vibrace odstředivého čerpadla je kritická oblast znalostí. Nadměrná vnitřní vůle v ložisku čerpadla může umožnit vychýlení hřídele oběžného kola pod hydraulickým zatížením, což vytváří nevyváženost a silné vibrace, které poškozují těsnění a opotřebovávají skříň čerpadla. Monitorování vibrací ložisek je proto základním kamenem prediktivní údržby a poskytuje systém včasného varování, který umožňuje zásah dříve, než dojde ke katastrofické poruše.

Provozní životnost a celkové náklady na vlastnictví

Očekávaná životnost ložiska, často počítaná jako životnost L10 (počet hodin, při kterých přežije 90 % populace identických ložisek), je statistická projekce za definovaných zatížení a podmínek. V praxi je životnost silně ovlivněna provozní realitou. Dosažení nejdelší životnost soudečkových ložisek v těžkých zařízeních vyžaduje holistický přístup. Nejde jen o výběr ložiska s vysokou dynamickou únosností. Zahrnuje zajištění správné instalace (zabránění brinelingu při úderech kladiva), udržování dokonalého mazání (správný typ, množství a čistota), ochranu proti znečištění (použití účinných těsnění) a zajištění správného vyrovnání namontovaných součástí. Ložisko, které předčasně selže v důlním bagru, nestojí jen cenou náhradního dílu. To vyžaduje nákladné prostoje, práci při vytahování a instalaci (často v obtížných podmínkách) a riskuje vedlejší poškození hřídele, skříně a dalších hnacích prvků. Investice do výkonu ložisek a správné údržby tak přímo snižují celkové náklady na vlastnictví celého stroje.

Režimy poruch a související poškození strojů

Selhání ložisek je zřídka koncovým bodem; je to typicky začátek řetězové reakce poškození uvnitř strojního zařízení. Běžné způsoby selhání mají přímé a vážné důsledky.

• Únava odlupování: Odlupování materiálu z oběžných drah nebo valivých těles v důsledku podpovrchového smykového napětí. To vytváří kovové úlomky, které kontaminují mazivo, cirkulují a poškozují ostatní ložiska a zuby ozubených kol. Výsledné vibrace mohou zlomit upevňovací body.
• Opotřebení lepidla (rozmazání/zadírání): Vyskytuje se při špatném mazání nebo silném klouzání. Výsledné poškození povrchu exponenciálně zvyšuje tření a teplo, což často vede k zadření. Zadřené ložisko může okamžitě zastavit motor, potenciálně spálit vinutí nebo způsobit kroucení nebo střih hřídele.
• Únava v důsledku kontaminace: Tvrdé částice zalisované do měkkých dosedacích ploch vytvářejí napětí. To urychluje únavové selhání a zvyšuje vibrace. V přesných systémech mohou přesnost zničit i mikroskopické prohlubně.
• Koroze: Narušuje strukturální integritu nosných ploch. Důlková koroze vytváří hluk a vibrace a oslabený materiál pod zatížením selže mnohem dříve. Korozivní úlomky také zhoršují vlastnosti maziva.

Každý způsob poruchy nekončí u ložiska. Šíří stres, úlomky a poruchu v celém stroji a zdůrazňuje, že zdraví ložisek je synonymem zdraví stroje.

Strategie optimalizace pro maximalizaci výkonu strojů prostřednictvím ložisek

Proaktivní řízení výkonu ložisek je strategická činnost, která přináší značné výnosy ve spolehlivosti a výkonu strojů.

Strategický výběr pro specifické aplikace

Univerzální "nejlepší" ložisko neexistuje. Optimální výběr závisí zcela na požadavcích aplikace. Porovnání kuličkového ložiska s hlubokou drážkou a válečkového ložiska v hypotetickém průmyslovém scénáři to zdůrazňuje.

Například kuličkové ložisko s hlubokou drážkou nabízí dobrý výkon pro kombinované radiální a axiální zatížení při středních rychlostech s nízkým třením. Válečkové ložisko se svým liniovým stykem vyniká při zvládání velmi vysokých radiálních zatížení, ale přenáší malé až žádné axiální zatížení. Volba prvního z nich pro aplikaci velmi vysokého radiálního zatížení by vedla k rychlému únavovému selhání, zatímco použití druhého tam, kde je přítomen významný axiální tah, by mohlo způsobit katastrofické vázání a prasknutí.

Tento rozhodovací proces je přesně důvodem, proč by odborník mohl hledat nejlepší postupy mazání pro vysokoteplotní valivá ložiska . Mazivo je nedílnou součástí ložiskového systému a jeho výběr – s ohledem na viskozitu základního oleje, typ zahušťovadla a přísady – je stejně důležitý jako výběr samotného ložiska pro náročná prostředí, jako jsou pecní vozíky nebo sušicí válce.

Prvořadá role instalace a údržby

Dokonce i perfektně vybrané ložisko světové třídy bude mít nedostatečnou výkonnost nebo rychle selže, pokud je instalováno nebo udržováno nesprávně. V této fázi se teoretický výkon setkává s praktickou realitou.

Doporučené postupy instalace

Správná instalace zajišťuje správné usazení ložisek, aniž by došlo k poškození. Mezi klíčové postupy patří používání správných nástrojů (indukční ohřívače pro montáž vnitřního kroužku, hydraulické matice pro montáž na kuželové hřídele), použití síly pouze na lisovaný kroužek (nikdy přes valivá tělesa) a pečlivé čištění hřídele a pouzdra. Ověření měření, jako je kruhovitost hřídele a průměr vrtání pouzdra před instalací, zabraňuje vtlačení ložiska do deformovaného sedla, což okamžitě vytváří vnitřní předpětí. Například techniky potřebné k dosažení nejdelší životnost soudečkových ložisek v těžkých zařízeních absolutně vyžaduje přesnou instalaci, aby se zabránilo nastavení nesprávné vnitřní vůle, která přímo ovlivňuje rozložení zátěže a tvorbu tepla.

Proaktivní režim údržby

Údržba není jen o reakci na poruchu. Proaktivní režim zahrnuje:

• Řízení mazání: Toto je nejdůležitější činnost údržby. Zahrnuje použití správného maziva, nanesení správného množství (přemaštění může být stejně škodlivé jako nedostatečné mazání v důsledku stloukání) a dodržování plánu založeného na provozních hodinách nebo sledování stavu. Opětovné mazání také pomáhá vyčistit staré mazivo zatížené nečistotami.
• Sledování stavu: Používání nástrojů, jako jsou analyzátory vibrací, ultrazvukové detektory a termografie, ke sledování zdravotních trendů ložisek. To umožňuje naplánovat údržbu na optimální čas a maximalizovat životnost bez rizika selhání.
• Kontroly integrity těsnění: Pravidelně kontrolujte poškození těsnění a štítů, protože jsou primární obranou proti kontaminaci. V prašném nebo vlhkém prostředí je to zásadní.

Řešení dotazu jako jak snížit hluk z ložisek elektromotoru často vede přímo ke kontrolám údržby: ověření správného mazání (typ a množství), kontrola znečištění a zajištění toho, že ložisko nevyvinulo brinell nebo falešný brinell z vibrací, když je v klidu. Řešením je zřídka jen „výměna ložiska“, ale spíše diagnostika systému, který vedl k hluku.

Pokročilá hlediska: Materiály a těsnění

Posouvání hranic výkonnosti strojů často vyžaduje jít nad rámec standardní nabídky ložisek.

Materiálová věda v ložiskách

Standardní chromová ocel je vynikající pro většinu aplikací, ale specializované materiály řeší extrémní výzvy. Použití vakuově odplyněné oceli s čistší mikrostrukturou zvyšuje únavovou životnost. Pro korozivní prostředí jsou nezbytná ložiska z nerezové oceli (např. AISI 440C). Při vysokých teplotách (nad 150 °C) si nástrojové oceli nebo vysokoteplotní nerezové oceli zachovávají svou tvrdost. Pro maximální odolnost v kontaminovaných prostředích nabízejí ložiska s valivými prvky vyrobenými z keramiky z nitridu křemíku výjimečnou tvrdost, nižší hustotu (snížení odstředivé síly při vysokých rychlostech), elektrickou izolaci a odolnost proti korozi. Tyto volby materiálů přímo umožňují strojnímu zařízení provoz v náročnějších procesech, prodlužují servisní intervaly a zvyšují spolehlivost.

Vývoj technologie těsnění

Těsnění je strážcem vnitřního prostředí ložiska. Vývoj od jednoduchých štítů ke složitým vícevrstvým kontaktním těsněním s pružinovým zesílením dramaticky zlepšil spolehlivost v náročných podmínkách. Volba mezi bezkontaktním těsněním (nízké tření, méně účinné vyloučení) a kontaktním těsněním (vyšší tření, lepší vyloučení) je zásadním konstrukčním rozhodnutím. Například řešení vliv vůle ložiska na vibrace odstředivého čerpadla může zahrnovat nejen seřízení vůle, ale také specifikaci robustnějšího těsnícího uspořádání, aby se zabránilo vnikání abrazivní kaše a jejímu poškození do povrchů ložisek, což by samo o sobě změnilo vůli opotřebením. Moderní řešení těsnění, včetně labyrintových těsnění a magnetických těsnění, umožňují ložiskům spolehlivě fungovat v aplikacích, které byly dříve považovány za příliš nepřátelské.

Syntéza: Výkon ložiska jako páka celého systému

Výkon kovové valivé ložiskos není zdaleka pouhou specifikací komponent. Je to dynamická, vlivná proměnná, která prostupuje každý aspekt provozu průmyslových strojů. Ze základní přesnosti, kterou poskytuje vysoce přesná válečková ložiska pro vřetena obráběcích strojů k trvalé trvanlivosti požadované pro nejdelší životnost soudečkových ložisek v těžkých zařízeních , výběr ložiska nastavuje potenciál. Tento potenciál je pak realizován nebo promarněn prostřednictvím kvality instalace a disciplíny v oblasti mazání – na základě informací nejlepší postupy mazání pro vysokoteplotní valivá ložiska —a proaktivní údržba, která řeší problémy jako např vliv vůle ložiska na vibrace odstředivého čerpadla nebo řešení pro jak snížit hluk z ložisek elektromotoru . Každá interakce mezi ložiskem a jeho okolím způsobí vlnění stroje. Tím, že se na ložisko nebude dívat jako na komoditu, ale jako na přesné srdce rotačního systému, mohou průmysloví operátoři přímo využít jeho výkon k dosažení vyšší doby provozuschopnosti strojů, vyšší kvality produktů, lepší energetické účinnosti a nižších celkových nákladů na vlastnictví. V neúnavném úsilí o průmyslovou produktivitu zůstává optimalizace výkonu kovových valivých ložisek jednou z nejúčinnějších a nejzákladnějších dostupných strategií.
